HT-FJL 光纖光柵靜力水準儀
型 號：HT-FJL
原產地：國產
用 途：主要適用于大壩、橋梁、隧道、地鐵、鐵路、路基、路塹、以及橋
梁過渡段的等需要監測撓度、沉降以及垂直變形的場合。
HT-FJL 光纖光柵靜力水準儀
HT-FJL 光纖光柵靜力水準儀由一系列高精度的光纖光柵液位傳感器及儲液罐組成，儲液罐之間由連通管連通。基準罐置于一個穩定的水平基點，其他儲液罐置于標高大致相同的不同位置，當其他儲液罐相對于基準罐發生升降時，將引起該罐內液面的上升或下降。通過測量液位的變化，了解被測點相對水平基點的升降變形。內置浮筒，當傳感器安裝位置處發生沉降時，液位變化帶動浮筒沉降變化，從而引起內部光纖敏感元件的中心波長變化。主要適用于大壩、橋梁、隧道、地鐵、鐵路、路基、路塹、以及橋梁過渡段的等需要監測撓度、沉降以及垂直變形的場合。

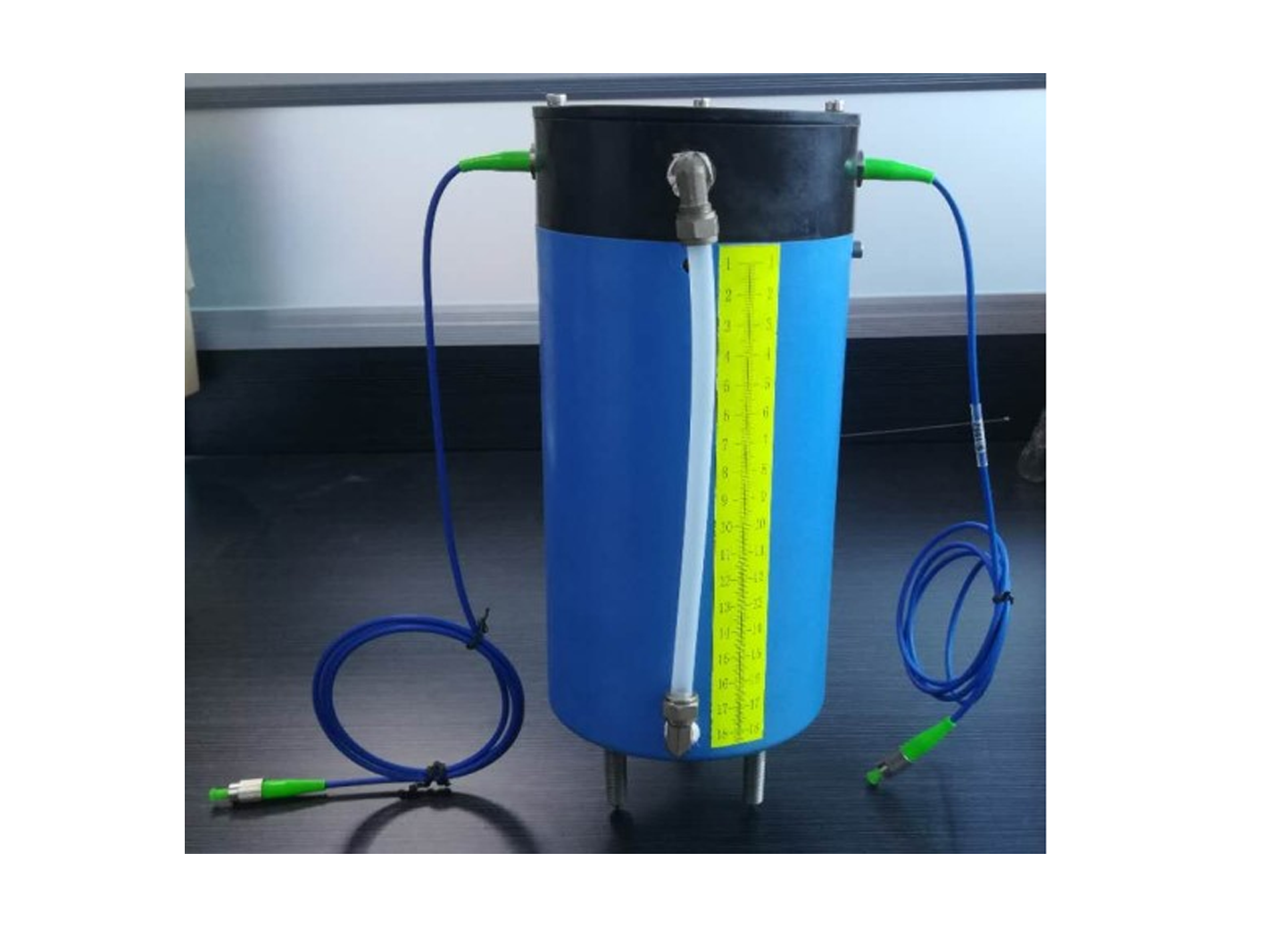

HT-FJL 光纖光柵靜力水準儀外形圖
產品特點：
- 高精度、高穩定性、高可靠性；
- 本質安全，不受電磁干擾、抗腐蝕、抗污染、抗雷擊能力強，可在強電磁干擾、
- 高雷擊、易燃、易爆等惡劣條件下應用 ；
- 準分布式測量，在一根光纖上可以并聯多個傳感器（典型：12 只）
- 內部安裝一只光纖光柵溫度傳感器，用以補償溫度變化引起的影響；
- 布置簡單，可與其他類型光纖光柵傳感器混合使用
應用領域：
- 監測結構的沉降變形、橋梁撓度以及垂直變形的場合
- 公路、地鐵、鐵路、路基、路塹的沉降自動監測系統
技術參數：
項目 |
單位 |
參數值 |
量程 |
mm |
0~100 |
分辨率 |
mm |
0.1 |
精度 |
mm |
≤1％F.S. |
波長范圍 |
nm |
1525～1565 |
溫度范圍 |
℃ |
-40～80 |
傳感器引出線 |
|
1.5m 鎧裝光纜（可定制更長的引出光纜） |
連接方式 |
- |
熔接或 FC/APC 接頭 |
尺寸 |
- |
Φ120*250mm |
尾纜方式 |
|
￠3mm |
安裝方式 |
|
配套安裝支架 |
外殼防護等級 |
|
IP68 |
可選配件 |
- |
￠20 導水管、水管三通、球閥、防凍液、卡扣等 |
注：由于涉及改進的需要，上述內容如有改變，恕不另行通知。
現場安裝圖片：

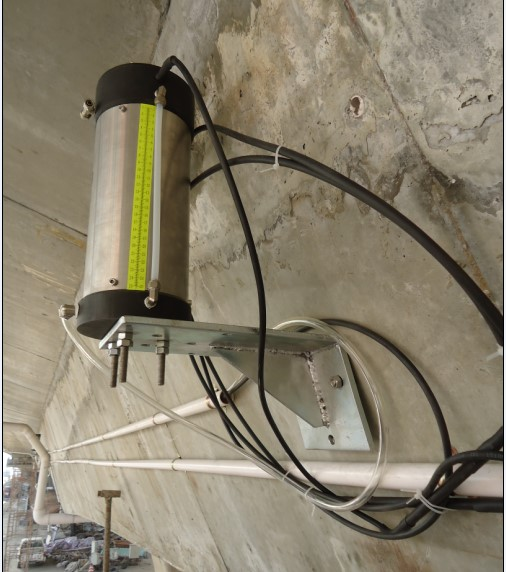

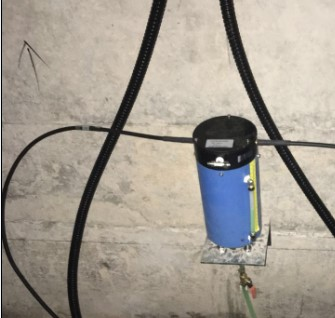

管廊內安裝實物圖 路橋安裝實物圖
