土壓力傳感器
型 號：L140
原產地：意大利SISGEO
用 途：用于監測土壩、路堤等結構與土壤之間界面處的
總壓力

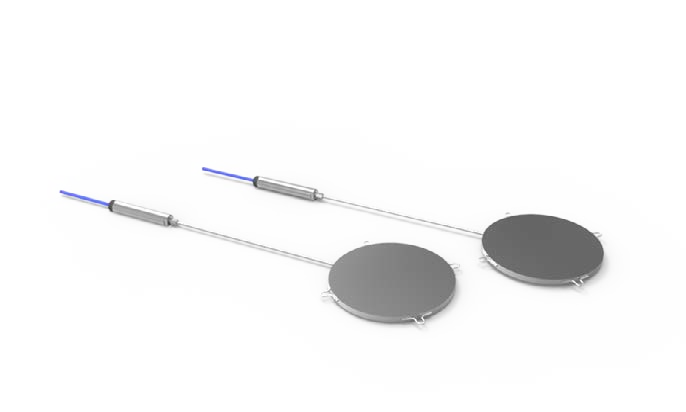

土壓力傳感器
土壓力傳感器設計用于監測土壩、路堤等結構與土壤之間界面處的總壓力。
施加在壓力傳感器表面的壓力以液壓方式傳輸至壓力傳感器，可通過便攜式讀數器或數據記錄器對其進行讀數。
應用領域
- 路堤
- 擋土墻
- 連續墻
特征
- 高科技傳感器具有可靠性、快速響應和長期穩定性
- 高精度、高分辨率
- 不銹鋼結構，密封
- 單面感應墊
- 適合遠距離傳輸?shù)妮敵鲂盘?hào)
傳感器規格
|
L143 型 |
L141 型 |
描述 |
振弦式壓力傳感器 |
壓阻式壓力傳感器 |
滿量程(FS)
|
-350 kPa up to 0-10.0 MPa 0-50 psi up to 0-1450 psi |
-200 kPa up to 0-10.0 MPa 0-29 psi up to 0-1450 psi |
靈敏度 |
0.03% FS |
0.002% FS |
溫度傳感器 |
內置熱敏電阻 |
- |
超載 |
100% FS |
30% FS (FS=200 kPa) （100% FS 按需求) |
Pol. MPE (1) |
< ±0.25% FS (< ±0.1% FS 按需求) |
< ±0.20% FS ( 200kPa FS) < ±0.15% FS (滿足其他 FS) |
供電 |
- |
12-40V DC |
典型頻率范圍(2) |
2250 - 3000 Hz |
- |
輸出信號 |
頻率 |
4-20 mA 電流回路 |
工作溫度范圍 |
-20°C +80°C |
-20°C +80°C |
傳感器尺寸 |
外徑27mm，長180mm 外徑1", 長7.1" |
外徑 27mm, 長180mm 外徑 1", 長7.1" |
材料/重量 |
不銹鋼 / 0.6 kg |
不銹鋼/ 0.6 kg |
電纜
|
0WE104K00ZH LSZH 電纜 0WE104X20ZH LSZH 鎧裝電纜 |
0WE102KEOZH 0WE104X20ZH LSZH 鎧裝電纜 |
到記錄儀的最大電纜長度(3) |
1000 m （有關更多信息，請參見FAQ＃77） |
1000 m （有關更多信息，請參見FAQ＃77） |
(1)MPE是測量范圍（FSR）上的最大允許誤差。在“校準報告”中，使用線性回歸（≤Lin.MPE）和多項式校正（≤Pol.MPE）來計算量規的精度 (2)表示的頻率可能會變化+/- 10％ |
||

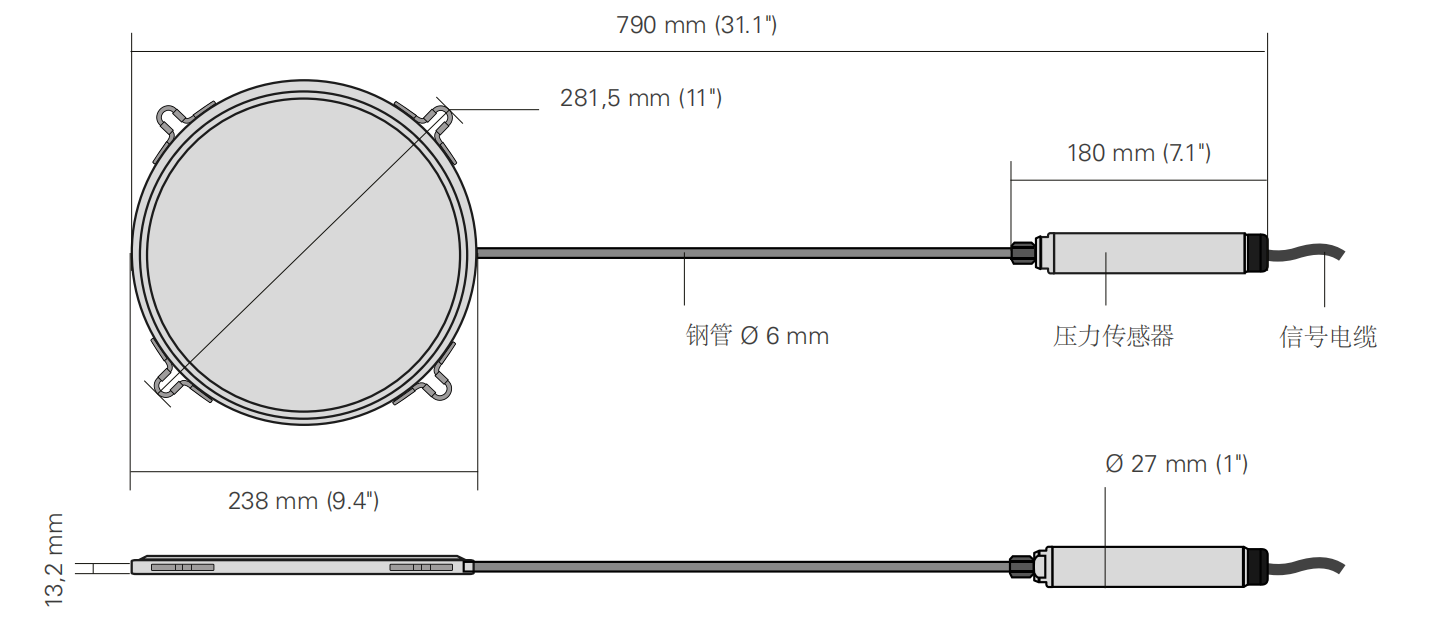

壓力墊
材料 |
不銹鋼 |
總重量 |
4.5 Kg (9.9 lbs) |
液壓線 |
外徑6 mm (外徑0.25" ), 不銹鋼管 |
附件和備件
2線信號電纜 0WE102KEOZH
兩芯LSZH電纜（20 AWG），帶Kevlar 應力構件，用于4-20mA壓力傳感器。電 纜在制造過程中已在工廠安裝到電氣傳 感器。 |
4線鎧裝信號電纜 0WE104X20ZH
四芯LSZH電纜（22 AWG），采用不銹 鋼絲鎧裝。電纜在制造過程中已在工廠 安裝到電氣傳感器。 |
開關端子JB 0EPC0000S00
提供不同尺寸，可連接多達6,12,18或 24個儀器。配備多達四個6位旋轉開 關和用于讀數的連接器。 |

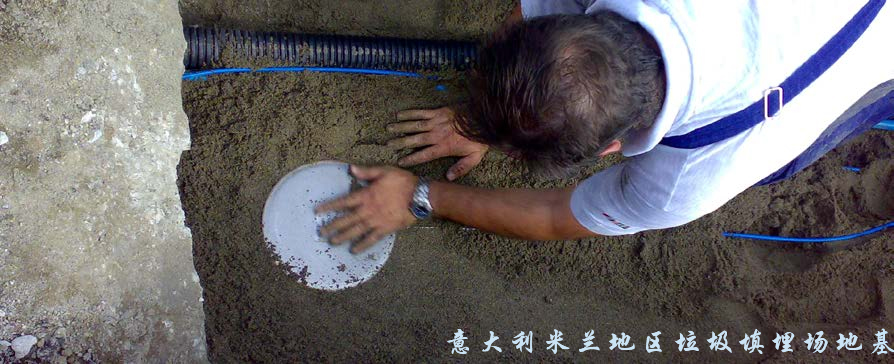

安裝步驟
在許多情況下，要研究的土壤并不均勻：為了良好安裝總壓力傳感器，重要的是為壓力傳感器（厚度約50至100 mm）準備一個手工壓實的砂床。 然后，放置電池后，用100至200mm厚的手工壓實砂床覆蓋。
