數字沉降儀
型 號：DEX和DEX-S
原產地：意大利SISGEO

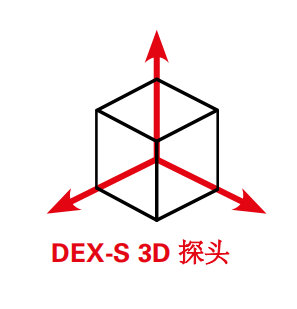

用 途：DEX-S沉降儀是一種3D探頭，由兩個傳感器組成：一個是用于讀
取水平軸向位移的高精度雙軸微機電系統(MEMS)測斜儀；一個是用
于監測垂直位移的非接觸式磁性傳感器
DEX和DEX-S
數字沉降儀
|
|
DEX和DEX-S 數字沉降儀 DEX-S沉降儀是一種3D探頭，由兩個傳感器組成：一個是用于讀 取水平軸向位移的高精度雙軸微機電系統(MEMS)測斜儀；一個是用 于監測垂直位移的非接觸式磁性傳感器。 安裝在鉆孔中的探頭鏈具有獨特的優勢，通過安裝有探頭鏈的測斜管 可以傳回其周圍地面的3D剖面圖。 DEX伸長計與DEX-S類似，但沒有測斜傳感器，因此DEX探頭鏈僅適 用于讀取垂直位移。 DEX和DEX-S安裝在帶有特殊磁環的ABS測斜儀管中。 |
|
應用領域 |
特征 |
|
? 監測隧道和地下連續墻的3D變 形 ? 監測大壩基礎的沉降 ? 監測大壩和落石區的水平位移 ? 可監測深達200 m的沉降 |
? 3D鉆孔剖面圖 ? 可拆卸，可重復使用的傳感器 ? 通過使用同一個鉆孔節省成本 ? 允許使用DEX-S和DEX沉降儀探頭的混合鏈 ? 可以移動DEX-S和DEX鏈并 ? 將其安裝在其它項目 |
|
|
DEX-S 3D 數字式沉降-測斜儀 |
|
產品代碼 |
0DEX35S115D |
0DEX35S130D |
|
|
沉降傳感器 |
|
||
|
傳感器類型 |
高性能非接觸式位移傳感器 |
||
|
FS 和測量范圍 |
100 mm (±50 mm) |
||
|
傳感器分辨率（使用OMNIAlog數據記錄儀） |
0.0001mm (使用OMNIAlog數據記錄儀) |
||
|
傳感器重復性 |
0.007 mm |
||
|
傳感器24小時穩定性(1) |
±0.06 mm |
||
|
靈敏度(2) |
參閱校準報告 |
||
|
傳感器精度: Lin. MPE(3) Pol. MPE(3) |
< ±0.30% FS (< ±0.30mm) < ±0.25% FS (< ±0.25mm) |
||
|
傾斜傳感器 |
|
|
|
|
傳感器類型 |
雙軸MEMS測斜儀 |
雙軸MEMS測斜儀 |
|
|
測量范圍 |
±10°, ±15° |
±20°, ±30° |
|
|
傳感器分辨率 |
0.00056° (讀取頻率 2 Hz ) |
0.00056° (讀取頻率 2 Hz) |
|
|
傳感器機械帶寬 |
18 Hz |
18 Hz |
|
|
傳感器重復性 |
0.002° |
0.002° |
|
|
靈敏度(2) |
參閱校準報告 |
參閱校準報告 |
|
|
傳感器精度: Lin. MPE(3) Pol. MPE(3) |
< ±0.030% FS < ±0.015% FS |
< ±0.100% FS < ±0.020% FS |
|
|
傳感器24小時穩定性(1) |
< ±0.07 mm / m (A軸) |
< ±0.07 mm / m (A軸) |
|
|
溫度零漂 |
±0.002° / °C |
±0.002° / °C |
|
|
溫度傳感器 (4) |
安裝在電路板上 |
||
|
測量范圍 |
-40°C ~ +125°C |
||
|
精度 |
在溫度范圍 -10°C ~ +85°C：±1°C |
||
|
濕度傳感器 (4) |
安裝在電路板上 |
||
|
測量范圍 |
0 ~100% RH |
||
|
精度 |
在濕度范圍 0 ~95% RH：±5% RH |
||
|
電源電壓監控器 (4) |
安裝在電路板上 |
||
|
測量范圍 |
0 ~ 36V |
||
|
精度 |
±5% FS |
||
|
電氣信息 |
|
||
|
信號輸出 |
具有Modbus RTU協議的RS-485 (5) |
||
|
電源 |
12~24 V直流電，默認電源設置為TIMED (6) |
||
|
平均耗電量 |
70 mA @ 24Vdc, 145 mA @
12Vdc |
||
|
到記錄儀的最大電纜長度 |
1000 m (詳情請登陸Sisgeo網站查看F.A.Q.#077) |
||
|
(1)穩定性計算為重復性條件下24小時后的差異。 (2) 靈敏度是每個儀表的特定參數。靈敏度是在傳感器校準測試期間計算的，并隨即錄入“校準報告”中。(3) MPE是測量范圍（FSR）上的最大允許誤差。在校準報告中，使用線性回歸（≤Lin.MPE）和多項式校正（≤Pol.MPE）表示傳感器的精度。(4) T這些傳感器安裝在內部電路板上，用于傳感器診斷。(5)RS485未與RTU協議進行光隔離的Modbus通信。沉降傳感器的默認輸出為[mm]，傾斜傳感器的默認輸出為[sinα]。其他單位可供訂購。Sisgeo Modbus協議手冊可在本頁下載。 (6) 有關電源模式的更多信息，請?jiān)L問www.sisgeo.com上的F.A.Q.＃094。 |
|||
DEX 數字式沉降儀
|
產品代碼 |
0DEX350100D |
0DEX350500D |
0DEX351000D |
|
沉降傳感器 |
|||
|
傳感器類型 |
性能非接觸式位移傳感器 |
||
|
滿量程和測量范圍 |
100 mm (±50 mm) |
500 mm (±250 mm) |
1000 mm (±500 mm) |
|
傳感器分辨率（使用OMNIAlog數據記錄儀） |
0.0001 mm |
0.0001 mm |
0.0001 mm |
|
傳感器重復性 |
0.007 mm |
N/A |
N/A |
|
傳感器24小時穩定性(1) |
±0.06 mm |
N/A |
N/A |
|
靈敏度(2) |
參閱校準報告 |
參閱校準報告 |
參閱校準報告 |
|
傳感器精度: Lin. MPE(3) Pol. MPE(3) |
< ±0.30% FS (< ±0.30
mm) < ±0.25% FS (< ±0.25
mm) |
< ±0.10% FS (<
±0.5mm) < ±0.08% FS(< ±0.4
mm) |
< ±0.10% FS (< ±1.0
mm) < ±0.08% FS(< ±0.8
mm) |
|
溫度傳感器 (4) |
安裝在電路板上 |
||
|
測量范圍 |
-40°C ~ +125°C |
||
|
精度 |
在溫度范圍 -10°C ~ +85°C：±1°C |
||
|
濕度傳感器 (4) |
安裝在電路板上 |
||
|
測量范圍和精度 |
0 ~100% RH / 在濕度范圍 0 ~95% RH：±5% RH) |
||
|
電源電壓監控器 (4) |
安裝在電路板上 |
||
|
測量范圍和精度 |
0 ~ 36V /
±5% FS |
||
|
電氣信息 |
|||
|
信號輸出 |
具有Modbus RTU協議的RS-485 (5) |
||
|
電源 |
12~24 V直流電，默認電源設置為TIMED (6) |
||
|
平均耗電量 |
68 mA @ 24Vdc, 140 mA @
12Vdc |
||
|
到記錄儀的最大電纜長度 |
1000 m (詳情請登陸Sisgeo網站查看F.A.Q.#077) |
||
|
(1) 穩定性計算為重復性條件下24小時后的差異。 (2) 靈敏度是每個儀表的特定參數。 靈敏度是在傳感器校準測試期間計算的，并隨即錄入“校準報告”中。 (3) MPE是測量范圍（FSR）上的最大允許誤差。 在校準報告中，使用線性回歸（≤Lin.MPE）和多項式校正（≤Pol.MPE）表示傳感器的精度。 (4) T這些傳感器安裝在內部電路板上，用于傳感器診斷。 (5) RS485未與RTU協議進行光隔離的Modbus通信。沉降傳感器的默認輸出為[mm]，傾斜傳感器的默認輸出為[sinα]。其他單位可供訂購。Sisgeo Modbus協議手冊可在本頁下載。 (6) 有關電源模式的更多信息，請?jiān)L問www.sisgeo.com上的F.A.Q.＃094。 |
|||

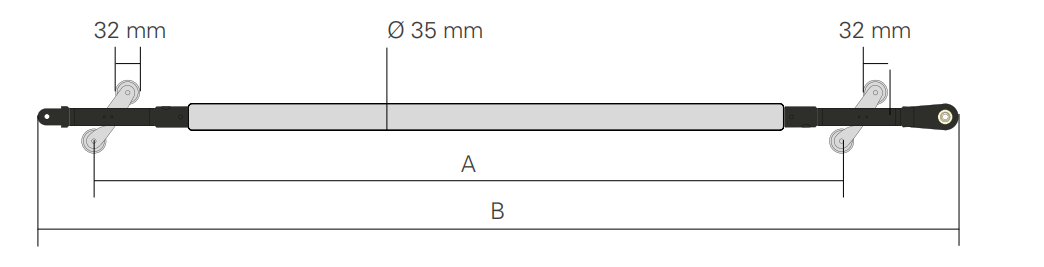

DEX 和 DEX-S 物理特性
|
探頭特性 |
DEX-S 、 DEX ： ±50 mm 和 ±250 mm
FS |
DEX ： ±500 mm FS |
|
測量基座 (A) |
1000 mm (39.4") |
1500 mm (59") |
|
總長度(B) |
1230 mm (48.4") |
|
|
溫度測量范圍 |
–30°C ~ +70°C |
|
|
壓力等級 |
IP68最高1.0 MPa（可根據要求提供更高的額定壓力） |
|
|
原材料 |
不銹鋼和熱塑性樹脂 |
|
|
套管兼容性 |
S143易鎖或S151快接套管，配有磁 |
|
在驗證了磁環的位置之后，將DEX / DEX-S傳感器以適當?shù)母叨葟闹晤^懸掛下來。光學測量支撐頭的位置可為垂直位移提供絕對參考。
DEX/DEX-S垂直埋設
DEX 水平鋪設
在驗證了磁環控制的位置之后（使用C121 BRS磁檢測器探頭），再將DEX水平探頭插入并使用鋼桿推入套管。 光學測量支撐頭的位置可為位移提供絕對參考。
|

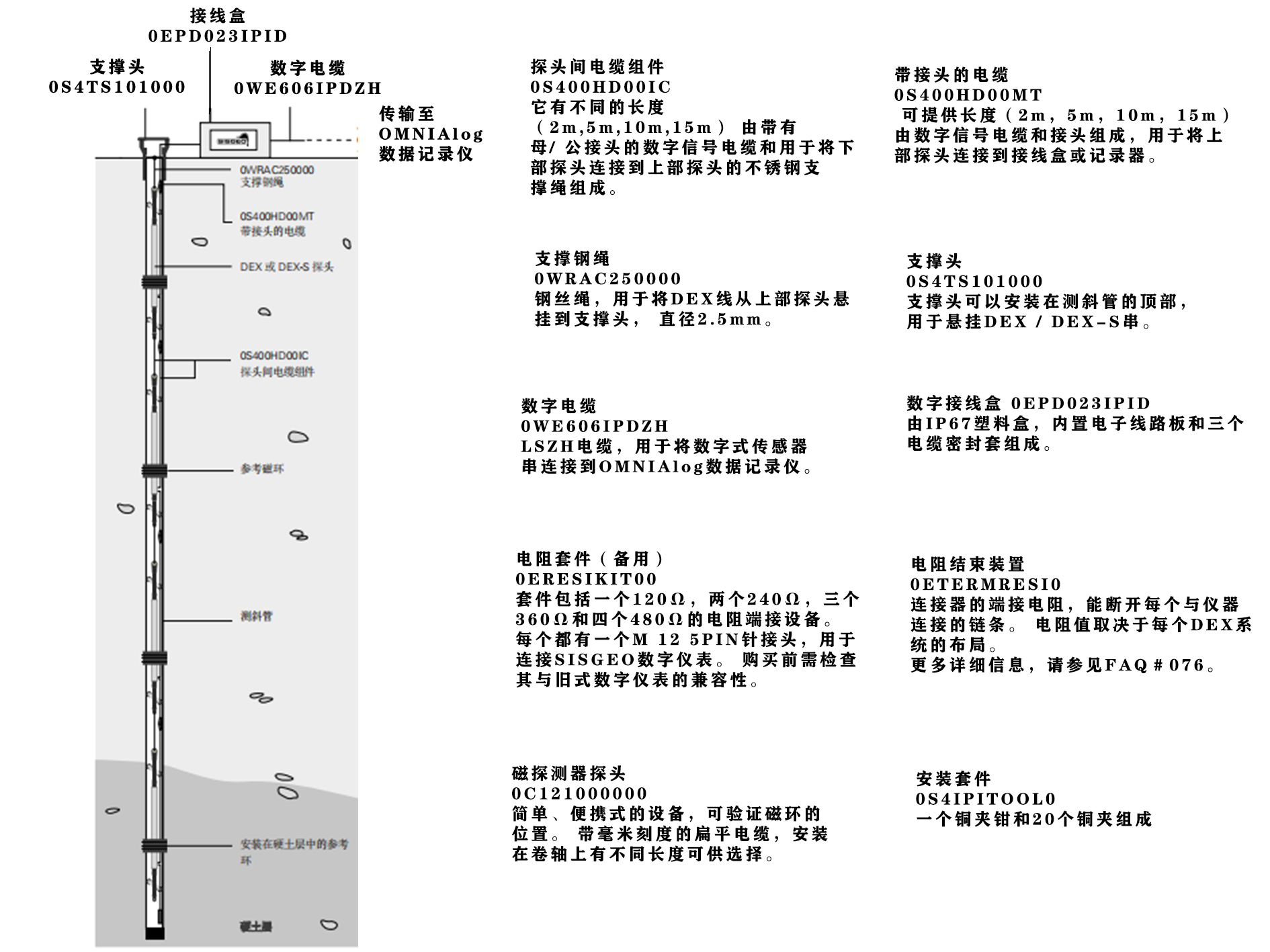

帶有接頭的上部電纜 0S400HD00MT 可提供不同長度（2m,5m,10m,15m），由數字信號 電纜和接頭組成，用于將上部探頭連接到接線盒或 記錄器。 |
數字接線盒 0EPD023IPID 由IP67塑料盒，內置電子線路板和三個 電纜密封套組成。 |
數字電纜 0WE606IPDZH LSZH電纜，用于將數字傳感器串連接 到OMNIAlog數據記錄儀。 |
|
探頭間電纜組件 0S400HD00IC 可提供不同的長度（2m,5m,10m,15m），由帶有 母/公接頭的數字信號電纜和用于將下部探頭連接到 上部探頭的不銹鋼支撐繩組成。 |
電阻結束裝置 0ETERMRESI0 連接器的端接電阻，能斷開每個與儀器 連接的鏈條。 電阻值取決于每個DEX系 統的布局。 更多詳細信息，請參見FAQ＃076。 |
磁探測器探頭 0C121000000 簡單、便攜式的設備，可驗證磁環的 位置。 帶毫米刻度的扁平電纜，安裝 在卷軸上有不同長度可供選擇。 |
|
水平 DEX 頂蓋 0DEX0TS2350 帶有3號錨的特殊頂蓋，可用于固定水平DEX鏈并 將其固定在套管中。 |
鋼桿 0S4ROD0AC00 帶特殊末端的螺紋鋼筋，用于將DEX鏈 推入管中并將其固定到頂蓋。 有 1.0m、2.0m和3.0 m的長度。 |
水平推送桿架 0S4ROD00SUP 每2m長的鋼制推桿插入一個額外的滑 架，以支撐鋼制的鏈條并且不彎曲。 |

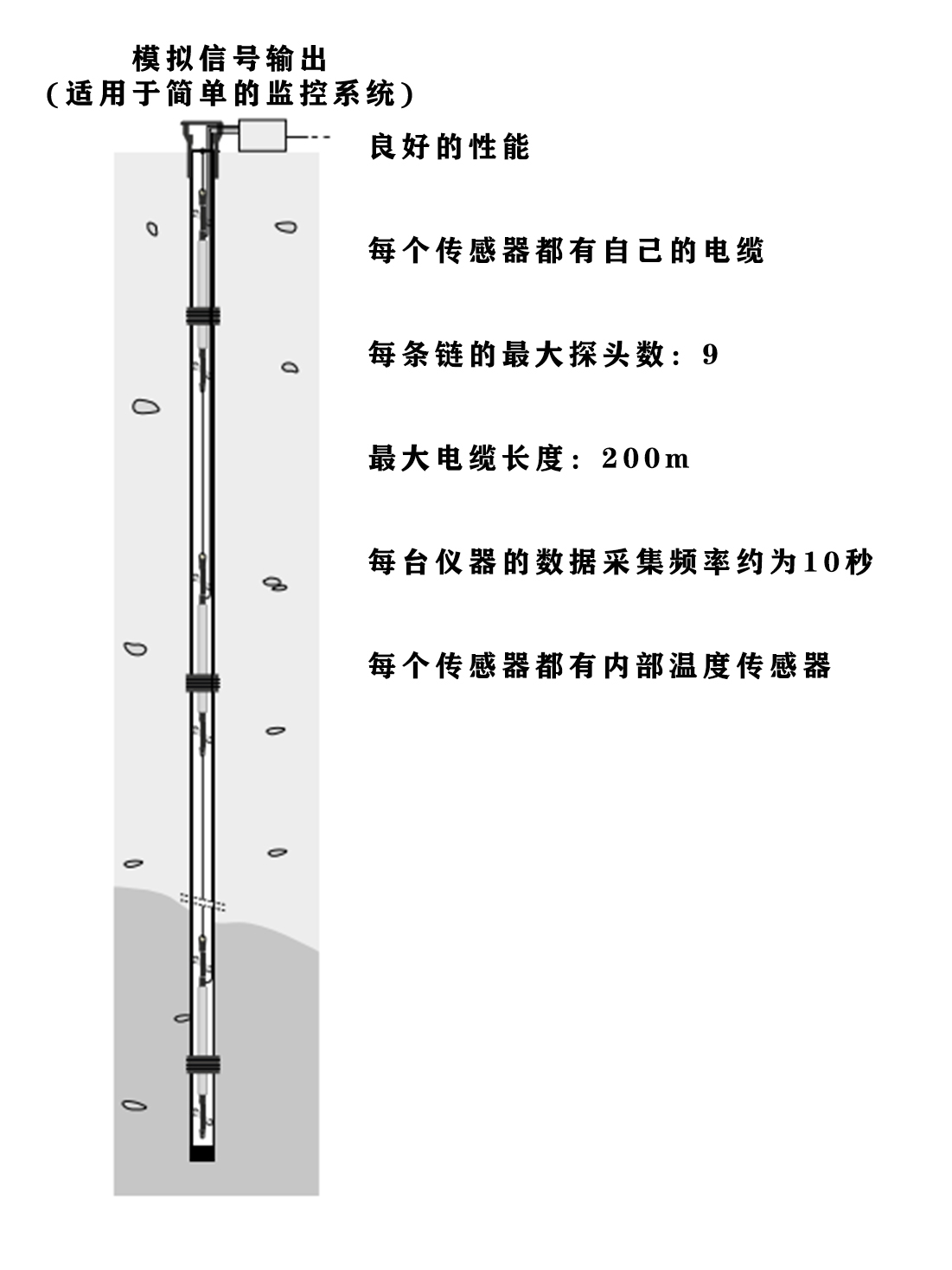

數字與模擬版本

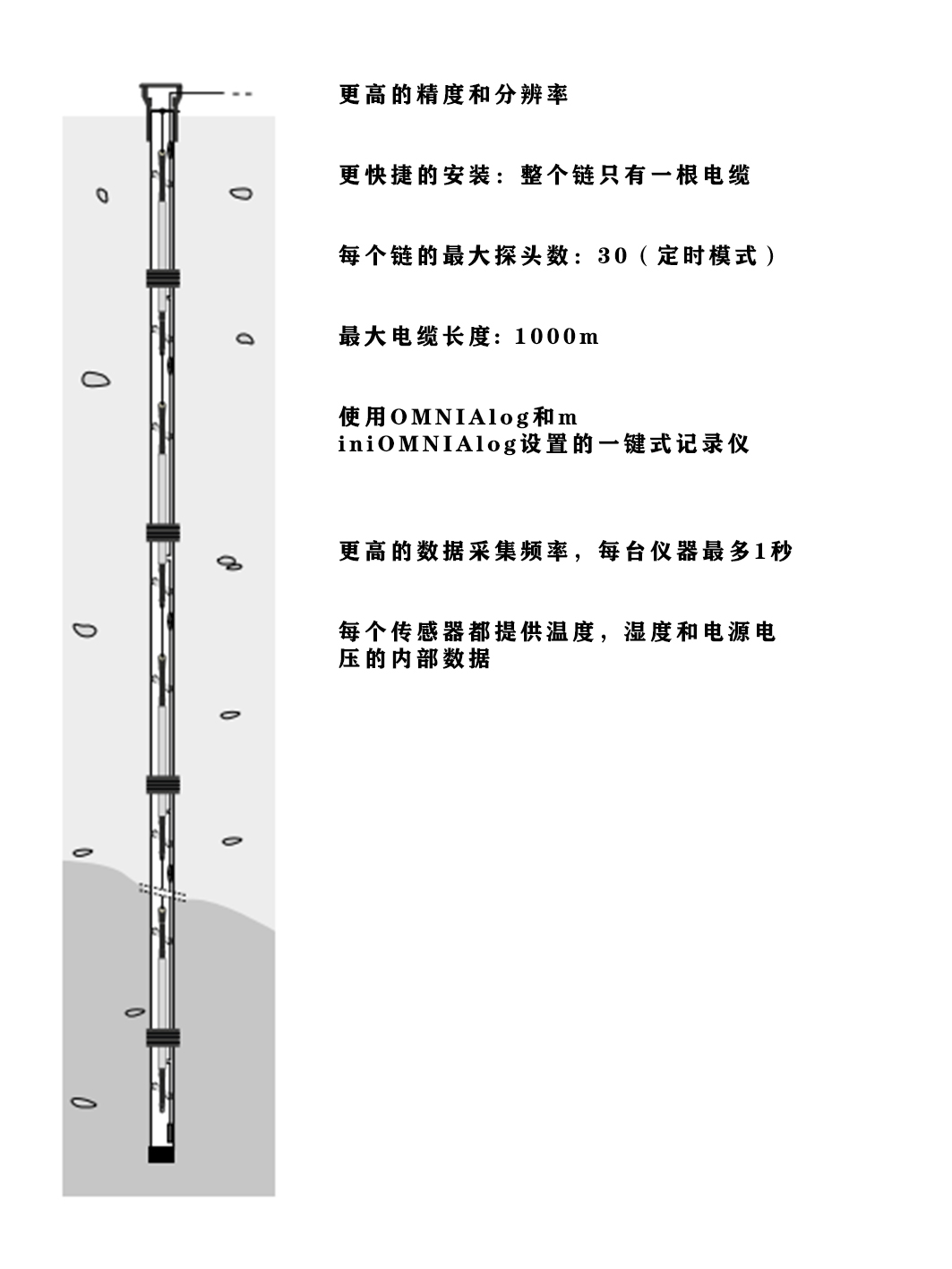

數字信號輸出
(適用于復雜的監控系統)

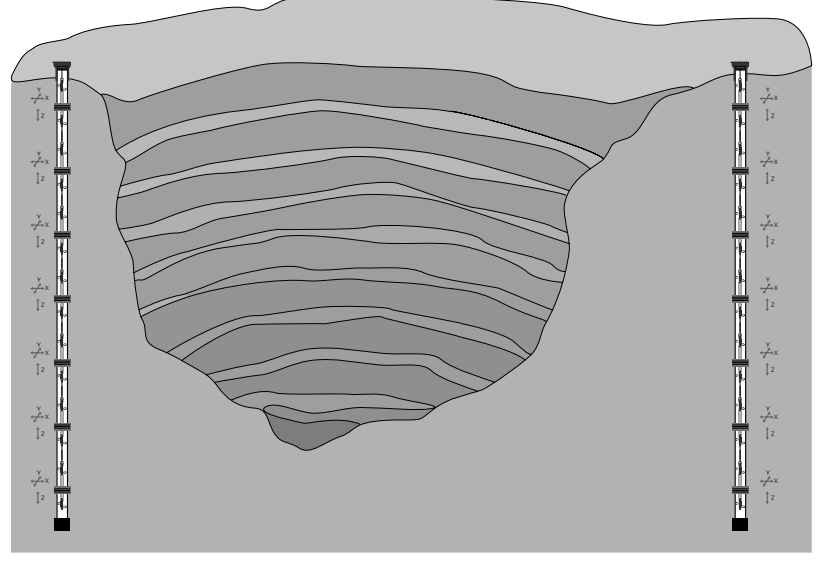

數字式DEX-S沉降-測斜儀在露天礦中的應用實例
DEX / DEX-S在攪拌樁中的應用實例
測斜管和配件
對于大多數安裝，帶外部環的S143 ABS測斜管效果很好。但是，對于深度安裝（140-150m），建議使用S151快速接頭測斜管。如果要使用快速接頭測斜管，請通知銷售工程師，以便在制造過程中可以安裝環。更多有關信息，請參閱S143和S151測斜管介紹。
|
S143 ABS INCLIN. 測斜管0S143107000 易鎖S143 ABS測斜管，長度3 m，外徑70 mm，內徑58 mm。 |
S143 底蓋 0S143TF7000 用于S143外殼的頂蓋/底蓋，由ABS制成。適用于測斜柱或伸長測斜柱。 |
100m 組裝套件 0S143KIT000 由5個O形圈，鎖緊線和Sisgeo膠帶組成的組裝套件。（必選） |
|
S151 QJ ABS INCLIN. 測斜管0S151107000 S151型快速接頭ABS測斜管，長度3 m，套管外徑70 mm，連接件外徑84 mm，內徑59 mm。 |
S151 底蓋
0S151TF7000 帶有內螺紋快速接頭的底蓋，用于快速組裝殼體。 |
S151測斜管的備用套件0S151KIT000該套件包括10號“ O”形環和10號鎖緊環。 |
|
參考磁環 0REX0RING93 用于T-REX、DEX和DEX-S伸長計的磁環。 外徑93mm，內徑71mm。材料：帶永磁體的PVC。 |
蜘蛛?yún)⒖即怒h(huán) 0REX0AF7093 用于 T-REX, DEX 和 DEX-S測斜儀的蜘蛛?yún)⒖即怒h(huán)。外徑 93 mm, 內徑 71 mm.最大彈簧形變 300 mm.材料: 帶永磁體的PVC。 |
|
數據讀取
請參閱單獨的數據表以獲取更多信息本文檔中的所有信息均為Sisgeo S.r.l的財產。
未經Sisgeo S.r.l的許可，請勿使用。我們保留更改產品的權利，恕不另行通知。
數據表以英語和其他語言發布。為了避免在含義解釋上的差異和分歧，Sisgeo Srl
聲明以英語為準。
- 2020-06-17數字沉降儀
