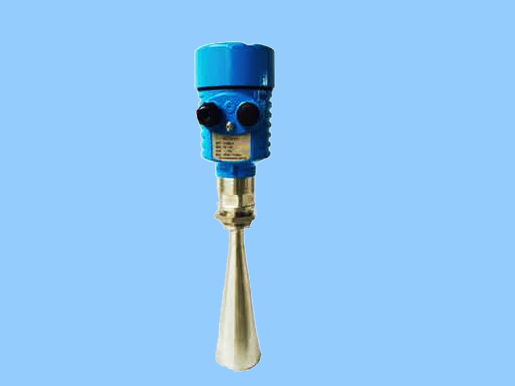

HXCAR820型雷達式水位計
型 號：HXCAR820
原產地：南京禾信創
用 途：適用于江河水庫水位、明渠水位、水庫壩前、壩下尾水水位監測、也可用于山洪、防汛、調壓塔（井）水位監測等水利水文場合
HXCAR820型雷達式水位計
概述
HXCAR820型號式水位計基于精確時間測量的電磁波測（徑向速度）、方位、高度等信息。
雷達式水位計，是工業測距雷達在水位測量領域的創新應用，實現了水位計向精度（毫米級），大量程（70米）。高可靠，安裝簡便。免維護的技術跨越。

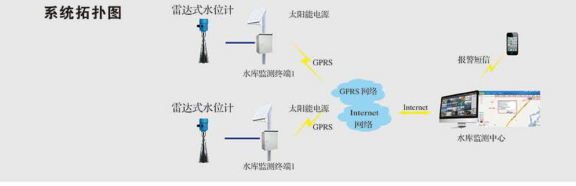

雷達式水位計通過標準信號接口，與計算機、PLC等連接，也可以與相應的顯示、記錄、控制裝置（如RTU）連接，構成水位監測系統。
主要組成及適用范圍
各種雷達式水位計的具體用途和結構不盡相同，但基本形式是一致的，包括發射機、接收機、接收天線，信號處理以及變送單元。還有電源設備、數據錄入設備抗干擾設備等輔助設備。
雷達式水位計適用于江河水庫水位、明渠水位、水庫壩前，壩下尾水水位監測，也可用于山洪、防汛、調壓塔（井）水位監測等水利水文場合。
功能特點
1.全天候，高頻微波測距技術，抗干擾能力強
2.傳感器高精度
3.無人值守
4.測量與水質無關，不受浮冰等漂浮物影響
5.不需要防浪井，水流對測量無影響
6.連續在線采集
7.可選太陽供電
8.成本低，安裝維護簡單，壽命長

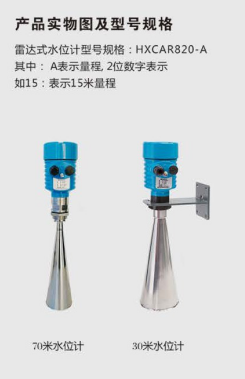

技術參數
量程 |
30米、70米 |
精度 |
±3MM |
工作溫度 |
-40--+80度 |
工作電壓 |
四線制DC6-28V。推薦12V DC；兩線制4-20mA，供電18-28V DC |
接線 |
四線屏蔽電纜，防水端子M20×1.5，適合電纜外徑9-13MM |
功耗 |
最大功耗0.15V |
輸出信號 |
RS485標準MODBUSRTU協議或RS2324-20mA/HART協議 |
外殼 |
鑄鋁，IP67 |
顏色 |
黃色/藍色 |
喇叭天線 |
不銹鋼304，口徑76-120MM |
安裝附件 |
不銹鋼六角螺帽G1-1/2 |
兩線制
導線類型：建議使用國際0.5mm2 兩芯屏蔽水工電纜
四線制
導線類型：建議使用國際0.5mm2 四芯屏蔽水工電纜

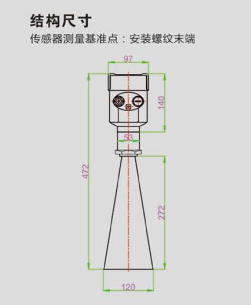

結構尺寸
傳感器測量基準點：安裝螺紋末端
安裝指導
1.水位計安裝必須有牢固基礎?？梢允橇U，直壁河堤距離大于20CM，斜坡河堤應保持天線位移干流上方：
2.水位計天線口，到側量水面區域，不得有干擾物，應避開航道安裝：
3.水位計喇叭口天線，需要垂直于水面安裝：
4.電纜走線管，可以用PVC管，鍍鋅鋼管等。
調試步驟
1.對安裝好的水位計進行正確接線，請參照接線定義；接線完成后，務請鎖緊防水接頭！
2.接通電源，進行必要的參數設置：通信線SR485通過轉換模塊與電腦相連，按照通信協議，使用調試軟件查看或設置本機地址；也可以從面板直接查看和設置本機地址，使用ADDR按鈕：
3.連接采集單元（若RTY,PLC等）進行水位測量和采集。
4.調試完成后，請務必旋好上蓋！
RS485通信協議
使用固定通訊數據格式：9600，8，N，1 標準modbus協議
設置地址
使用固定地址01
通信協議
主機發送的數據及定義
站號 |
功能碼 |
起始地址 |
讀取點數 |
校驗碼 |
意義 |
01 |
03 |
0000 |
0002 |
C40B |
讀取空高，單位cm |
01 |
03 |
0001 |
0002 |
90CB |
讀取空高，單位mm |
01 |
03 |
0002 |
0002 |
65CB |
讀取空高，單位cm |
01 |
03 |
0003 |
0002 |
340B |
讀取空高，單位mm |
寄存器定義 |
通信范例 |
0x000測量空高單位cm只讀 |
測量空高 |
0x001測量空高單位mm只讀 |
主機發送01 03 00 00 00 02 C4 0B |
0x002測量水高單位cm只讀 |
儀表返回01 03 02 XX XX YY YY |
0x003測量水高單位cm只讀 |
XX XX 為空高數據 |
0x004測量狀態（只讀），=0正常，大于0有誤 |
YY YY為校驗碼 |
- 2020-04-13HXCAR820型雷達式水位計
