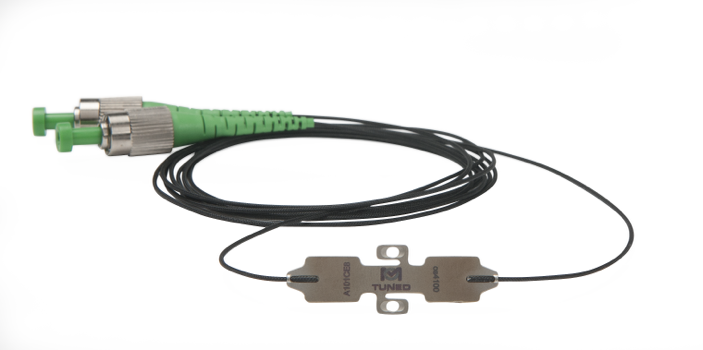

溫度補償光纖傳感器
型 號：os4100
原產地：美國MOI
用 途：os4100是專門為os3100應變計設計的點焊、環氧樹脂或螺旋安裝溫度補償傳感器，基于光纖布拉格光柵（FBG）技術
溫度補償光纖傳感器 | os4100
描述
os4100是專門為os3100應變計設計的點焊、環氧樹脂或螺旋安裝溫度補償傳感器，基于光纖布拉格光柵（FBG）技術。
os4100溫度補償傳感器的設計和安裝程序與os3100光學應變計類似。當安裝在附近時，它是一個方便的選擇，用于os3100的溫度補償。os4100溫度補償傳感器的設計使光纖操作簡單，傳感器安裝快速且可重復使用。它基于光纖布拉格光柵（FBG）技術。
os4100的不銹鋼載體將光纖光柵保持在張力狀態，并在安裝過程中保護光纖。由于沒有環氧樹脂將光纖固定在載體上，因此設計可確保長期穩定性。os4100載體設計上的通用附件功能允許通過焊接、環氧樹脂或螺釘進行緊固。
該傳感器可以單獨使用，也可以作為光纖光柵傳感器陣列的一部分串聯使用。這種陣列的安裝和布線要比同類的電子測量網絡便宜和不麻煩。os4100溫度補償計適合在惡劣環境中使用，并提供了所有基于FBG的傳感器固有的許多優點。
對于每個傳感器，Micron Optics提供了傳感器信息表，列出了將波長信息轉換為工程單位所需的校準系數。Micron OpticsENLIGHT傳感軟件為大型傳感器網絡提供了計算、記錄、顯示和傳輸數據的實用程序。安裝、質量和其他傳感器信息可從以下網址獲得：http://www.micronoptics.com/support\u downloads/Sensors/。
主要特征
- 符合與同類電子儀表相同的嚴格標準。
- 堅固耐用，永久可焊包裝。
- 快速，簡單，可重復安裝。
- 專門設計用于os3100應變計的溫度補償。
- 快速，簡單，可重復安裝。
- 點焊、環氧樹脂或螺釘安裝。
- 雙端設計支持在一個光纖上多路復用多個傳感器。
- Micron Optics專利微光機械技術。
- 包括ENLIGHT的傳感器模具-允許快速和容易的光學機械轉換。
應用
- 結構物（橋梁、大壩、隧道、礦山、建筑物、石油平臺）
- 能源（風力渦輪機、油井、管道、核反應堆、發電機）
- 運輸（鐵路、火車、公路、特種車輛、起重機）
- 海運船舶（船體、甲板、貨柜）
- 航空航天（機身、復合材料結構、風洞、靜態和動態試驗）。
熱性能 |
os4100 |
工作溫度范圍 |
-40 to 120°C (150°C 短期) |
溫度靈敏度 |
~ 28.9 pm/°C (+/-0.5pm/°C) |
溫度范圍 |
-40 to 150° C (接頭: -40 to 80°C) |
短期重復性1 |
± 0.75°C (±21 pm) |
零漂2 |
± 1.0°C (±29 pm) |
物理屬性 |
|

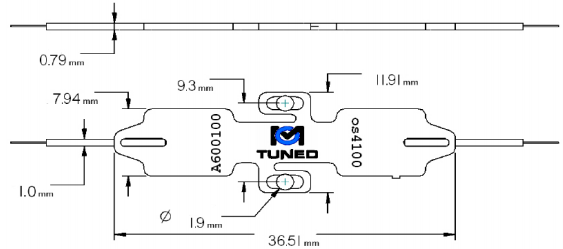

尺寸：重量 |
見下圖, 3.0 g |
框架材料 |
302 不銹鋼 |
光纜長度 |
1 m (± 10 cm), 每端 |
光纜類型 |
SMF28-兼容 |
光纜彎曲半徑 |
1 mm 玻璃纖維編織物 |
緊固方法3 |
螺釘 [1-72 (M1.6)], 點焊或環氧樹脂 |
光學屬性 |
|
峰值反射 (Rmax) |
>70% |
FWHM (- 3 dB 點 |
0.25 nm (± .05 nm) |
絕緣 |
>15 dB (@ ± 0.4 nm 中心波長) |
|
|
訂購信息
os4100-wwww-1xx-1yy |
||
wwww |
波長 (+/- 1nm) 標準- 1460 to 1620 nm in 4 nm 間隔 |
|
|
||
xx |
終端類型 |
|
|
1xx 1 UT FC LC |
光纜 1, 長度 & 接頭 1 m 標配, 光纜長度 無終端接頭 FC/APC 接頭 LC/APC 接頭 |
yy
|
終端類型 1yy 1 UT FC LC |
光纜 1, 長度 & 接頭 1 m 標配, 光纜長度 無終端接頭 FC/APC 接頭 LC/APC 接頭 |
訂購信息示例
os4100-1520-1FC-1FC |
備注
1 |
從最低溫度到最高溫度的三個熱循環 |
2 |
典型：50oC和85%的相對濕度。極端條件：1000小時浸泡 75oC和75%的相對濕度 |
3
|
有關安裝詳細信息，請參閱 http://www.micronoptics.com/support_downloads/ Sensors/。 |
- 2020-04-08溫度補償光纖傳感器
