DLight 靈活多樣的數據記錄器
型 號：DLight
原產地：美國Stevens
用 途：專為需要少量輸入和輸出的簡單應用而設計。四個單端模擬輸入通道可用，具有電壓浪涌和雷電保護功能，有助于保護暴風雨活動地區。
DLight
靈活多樣的數據記錄器

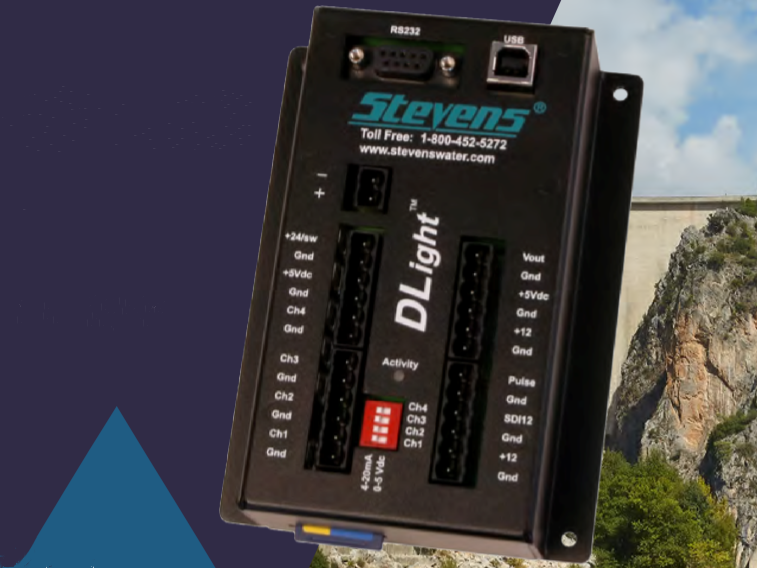

Stevens DLight是一款靈活的多功能數據記錄器，專為需要少量輸入和輸出的簡單應用而設計。四個單端模擬輸入通道可用，具有電壓浪涌和雷電保護功能，有助于保護暴風雨活動地區的敏感儀器。
支持的測量和傳感器類型包括溫度、0-5Vdc、4-20mA，以及帶可編程記錄和報告間隔的傾卸桶的脈沖輸入。DLight提供24伏直流回路電源，有足夠的電流驅動傳感器。
DLight提供幾種常用的數據總線I/O，包括：SDI-12、一個RS-232端口（僅限TX）和USB2.0。它還具有一個SD卡插槽，用于存儲高達2GB的采樣數據。DLight支持通過RS-232端口連接到遙測，用于通過蜂窩、UHF/VHF或衛星系統（如GOS）報告數據。
·輸入：模擬量，脈沖，SDI-12（最多12個SDI-12傳感器）
·輸出:電壓輸出,報警,RS-232
·簡單的遙測配置
·高速USB2.0接口
·SD卡插槽
·多語言Windows軟件，易于配置和診斷、表格分析和數據導出
·用戶可控通道和參數名稱
|
技術參數 |
|
|
關鍵特征 |
|
|
處理器 |
16位TIMSP430和兩個16位DSPIC微處理器 |
|
數據存儲 |
2GB內部閃存，外加SD卡上的可移動2GB |
|
非易失性存儲器 |
所有設置參數和時鐘，鋰電池備份 |
|
實時時鐘 |
精確到±1分鐘/月，閏年修正 |
|
看門狗計時器 |
微處理器故障時系統復位 |
|
數模（0-5Vdc）輸出 |
12位分辨率 |
|
串口 |
一（1）個RS-232（僅Tx），最小±5Vdc電平，1200至115k波特 一（1）個USB2.0（與USB1.0設備完全兼容） |
|
電源要求 |
9.6至16Vdc，7mA備用電流（遙測系統需要額外電源） |
|
采樣間隔 |
1分鐘到24小時 |
|
信息大小 |
一般6-340字節 |
|
傳感器輸出 |
|
|
傳感器輸入選擇 |
4個模擬通道，單端 輸入類型：2線，4-20mA電流回路，或0-5V，帶可接入的DIP開關傳感器電源：24Vdc（固件控制），12Vdc和5Vdc（固定） |
|
精度&分辨率 |
0.01%精度,0.002%分辨率 |
|
模擬到數字(0-5VDC) |
21位分辨率 輸入阻抗：10kohm（最?。?/span> |
|
脈沖計數器 |
輸入類型：脈沖傳感器電源：5或12Vdc連續最大速率：每分鐘60脈沖 |
|
串口 |
輸入類型：SDI12（12傳感器上的）傳感器：連續12VDC電源 |
|
開關激勵電壓 |
24V／SW用于4～20mA傳感器電源 |
|
環境參數 |
|
|
溫度和濕度 |
工作溫度:-40°Fto158°F(-40°Cto70°C) 可選NEMA4外殼：100%冷凝鋁制外殼:95%非凝結 |
|
尺寸 |
5.53”x3.06”x1.95”(14.05cmx7.77cmx4.96cm) |
