SKID 200kN 近岸靜力觸探系統
型 號：SKID 200kN
原產地：國產
用 途：用于陸地和近岸的土壤調查?？梢园惭b在支架、車輛或者自升式平臺上。
SKID 200kN
近岸靜力觸探系統
多用途：為不同需求提供最佳方案
特點：
·操作簡便
·緊湊的模塊化設計
·可用于陸地和近岸
·提供基礎型、高級型和專業型
描述

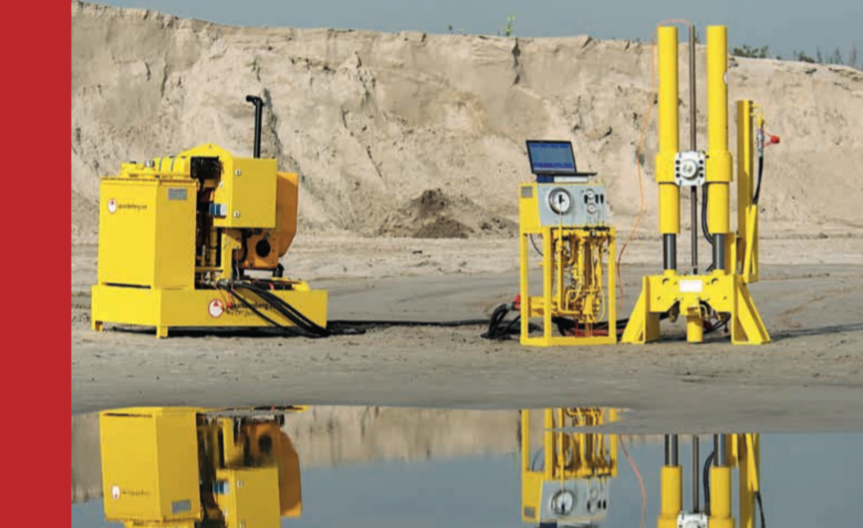

SKID靜力觸探系統應用廣泛、價格適當、運輸方便，可用于陸地和近岸的土壤調查?？梢园惭b在支架、車輛或者自升式平臺上。近岸使用時最大水深可達30米。前提條件是水流和潮汐不影響CPT操作。SKID靜力觸探系統包括高性能低維護運行穩定的20噸貫入力的HYSON200kN型雙缸貫入系統、控制單元以及動力單元。根據工程需要，可以選擇基礎型、高級型或者專業型。
以有吸引力的價格提供最佳的基本性能
基礎型SKID靜力觸探系統配備了一個單缸柴油發動機可為HYSON 200kN貫入系統提供足夠的動力?；A(chǔ)型控制面板可以控制HYSON貫入和拔出的速度，只有慢速和快速兩檔。為使成本更有效，貫入組件結合了貫入和夾持功能。由于單缸柴油機比雙杠柴油機小，所以該型號配置更緊湊。結果就是能夠以有吸引力的價格提供最佳基礎性能的堅固的CPT系統。
苛刻的環境適應
對于需要更多動力或者要求操作更加簡便的情況時,我們可以提供高級型或者專業型。這兩個型號相比于基礎型都有升級，而且都配備了雙缸柴油發動機可以提供更大的動力，并且集成了更精密的夾持系統。例如專業型使用的液壓夾具使得CPT試驗操作簡便，可以在36mm探桿、56mm探桿以及套管之間非常容易的切換。當然控制面板也要擴展以便可以控制這些夾具。兩個型號CPT系統的控制面板都包含壓力表，用于顯示施加的壓力和總貫入力?？梢愿鶕?jù)下表選擇最符合要求和預期的SKID型號。
|
|
基礎篇 |
高級型 |
專業型 |
|
|
重量：470kg |
重量：550kg |
重量：625kg |
|
貫入系統 |
長x寬x高：103X40X196cm液壓缸沖程：1250mm貫入力：200kN拔出力：260kN速度：1.6-10cm/秒 |
||
|
動力源 |
單缸柴油發動機 重量：580kG 長x寬x高：125X80X135cm 功率：9.6kW |
雙缸柴油發動機 重量：980kg 長X寬X高:140X90X145cm 功率：14.6kW |
|
|
控制面板 |
一檔為CPT試驗貫入速度 一檔為快速拔出和貫入 |
相對于基礎型升級： 增加壓力表顯示總貫入力 增加壓力表顯示夾持力 增加操控桿用于控制夾持夾具 |
相對于高級型升級： 增加壓力表顯示貫入/拔出夾具 增加操控桿用于控制貫入/拔出夾具 |
|
重量：30kg 長x寬x高：25X25X90cm |
重量：115kg 長x寬x高：35X60X115cm |
重量：125kg 長x寬x高：35X60X115cm |
|
|
貫入夾具 |
推進塊 |
帶夾持塊的機械貫入/拔出夾具 |
帶夾持塊的液壓貫入/拔出夾具 |
|
拔出夾具 |
球形機械裝置 |
||
|
夾持夾具 |
球形機械裝置 |
帶夾持塊的液壓夾具 |
帶夾持塊的液壓夾具 |
- 2020-03-09SKID 200kN 近岸靜力觸探系統
