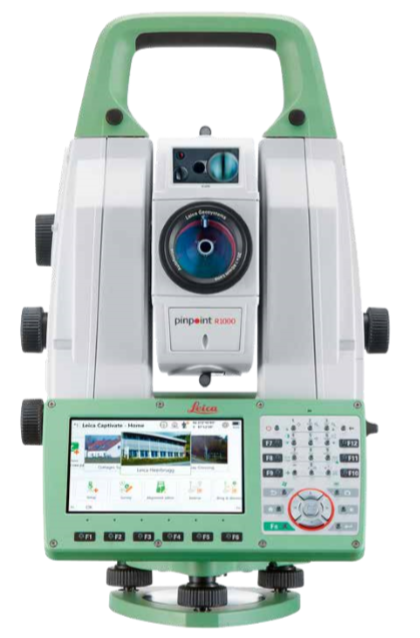

徠卡NovaTS60第三代超高精度全站儀
帶您感受完美性能與體驗
徠卡NovaTS60帶您感受完美的體驗
徠卡擁有200年的歷史,創造了多個奇跡,引領著測繪技術的發展!今天我們賦予了第三代超高精度全站儀NovaTS60這款設備眾多前所未有的創新技術,從而滿足我們的客戶對于完美測量的不斷追求。我們使用TS60通過Captivate系統可讓您身臨其境般的進行測量,通過ATRplus可自動連續檢查廣闊范圍環境中反射目標,最終完美的完成您的測量工作!


三維的操作軟件
徠卡NovaTS60第三代超高精度全站儀運行著徠卡測量系統具有革命性意義的Captivate軟件,將抽象的點位數據轉換為逼真的3D模型??蛻敉ㄟ^簡單且容易操作的應用程序和熟悉的觸摸屏技術,從各個維度查看所有測量數據和設計數據。不管您從事的是GNSS測量任務,還是全站儀測量任務,或者同時從事這兩種工作,徠卡Captivate軟件都可以通過簡單的屏幕滑動即可在不同行業和應用中進行操作。
高效內外一體化
徠卡全站儀產品擁有豐富的行業解決方案,無論您是基礎測繪還是工程測量,或者是檢測監測,亦或是特種測量。我們都有合適的解決方案供您選擇。
貼心而專業的服務
通過徠卡LCCC中國客戶服務中心,我們可以快速準確的 幫您定位到經驗豐富的專業人員,為您解決徠卡產品技術問題。你可以通過熱線電話“400 670 0058”、微信公眾號“徠卡測量系統”以及徠卡中文官網“www.leica-geosystems.com.cn”多種方式聯系到我們。
徠卡NovaTS60帶您感受完美性能

超高的測角精度
測角精度0.5"并保持著徠卡測量系統極其穩定的角度測量品質
s 超高精度級別儀器,可用于地鐵、高鐵、地標建筑等精密測量任務拓展
s 業務范圍,提高企業的生產力

世界首臺自動學習全站儀
你是否曾經在導線測量、多測回測角中遇到過反復學習棱鏡的煩惱呢?
TS60采用全新的光斑分析法優化棱鏡驗證方法可以自動學習目標棱鏡,讓您不再將精力浪費在重復的學習棱鏡工作中,一鍵助您自動識別有效棱鏡,排除無效目標,自動完成學習,高效完成測量!

超高自動照準精度
自動化測量越來越被大眾所接受,但唯有徠卡測量系統可以達到0.5" 自動照準精度
s自動與人工觀測皆可保證成果的準確性
s提高自動觀測通過率,提高外業效率

ATR plus超強鎖定性能
在通視條件不好(雨霧天氣)或者強光下,甚至長距離測量,全站儀都可以鎖定棱鏡完成測量
s測量人員花費更少的時間尋找棱鏡
s減少外界強光、雨霧等對自動照準棱鏡的影響
s一天即可完成更多的測量工作,節省外業工作時間

擁有更智慧的“大腦”
CPU是全站儀的大腦,TS60采用的是TI OMAP4430 1GHz Dual-core ARM? Cortex?- A9MPCore?處理器,是目前市場中“最強大腦”
sTS60運行復雜功能也流暢自如
s標配2GB內存,保證外業測量穩定性

擁有5英寸的WVGA屏幕
超大操作屏幕具有極佳的顯示效果,享受更好的操作體驗!
s客戶使用一個更大的屏幕可以同時更清晰的查看界面
s通過3D瀏覽器直接顯示目標在屏幕中心
s操作更方便,外業效果更好、效率更高

雙相機系統
TS60具有500萬像素廣角相機與望遠鏡相機還有自動對焦功 能,創新測量流程,降低人工強度,提高工作效率
s“點擊&轉動”功能,在圖像上進行點擊,驅動儀器旋轉并照準測量目標
s高分辨率圖像,更加精確捕獲較遠處測量目標

超強動態顯示
從儀器到手簿傳輸,擁有超過20Hz的傳輸速度、低延遲、WVGA視頻流
s測量人員可以實時地查看全站儀所找的目標
s傳輸速度快,可以獲取更順暢的視頻流
s更好地體驗遠程遙控測量作業,重新鎖定目標,減少外業測量時間
徠卡NovaTS60帶您感受奇妙的操作體驗

超級時尚的Captivate外業軟件
徠卡推出全新的Captivate用戶界面,清晰、協調、效果顯示更好
s使用該軟件是一種享受,無任何專業術語
s客戶日常工作愉快,不再困惑,遇到的問題也少
s會更加樂意去研究和發掘儀器的新功能
s這樣軟件會用得更廣、更全面,用戶可以節省時間

直觀的主菜單
主菜單直接顯示所有的作業和應用程序,可以“傳送帶”式的選擇,甚至可以在主頁中直接創建作業
s客戶選擇作業和應用程序變得更簡單、更快速,一天可以多次使用不同的應用程序
s常用的可以放在前面,而隱藏不常用的程序,方便調用
s用戶可以根據自己最適合的方式,定制主菜單界面
s使得日常的基本工作更加快速、簡單、更有價值,大大節省了工作時間

逼真的3D瀏覽器
所有應用程序中的測量數據(點、線、面)、設計數據(線路、DTMs) 以及當前位置都可以通過2D和3D的方式進行查看
s極大提高了用戶外業測量或放樣的信心
s客戶將會花更少的成本到現場檢查錯誤
s3D瀏覽器數據更加出色 — 比任何2D方式更能反映實際測量任務

簡單而強大的特征編碼功能
在屏幕簡單的位置很容易發現特征編碼功能(編碼、屬性、線路)—以“特征編碼框”顯示需要的所有功能
s編碼功能應用和線路作業變得極其簡單、快速、強大
s可以自定義橫斷面模板,實現自動化測量,使得測量道路(河床、河岸)橫斷面更加容易
s大大節省外業的工作時間,提高生產力
徠卡NovaTS60第三代超高精度全站儀技術參數
角度測量
|
|
精度1(Hz和V)
|
絕對編碼,連續,四重軸系補償
|
0.5"(0.15mgon)
|
距離測量
|
|
|
范圍2
|
棱鏡(GPR1,GPH1P)3
|
1.5m至>3500m
|
|
無棱鏡/任何表面4
|
1.5m至>1000m
|
長測程模式2,4,512000m
|
精度/測量時間
|
單次(棱鏡)2,5
|
0.6mm+1ppm/典型2.4秒
|
|
單次(任何表面)2,4,5,6
|
2mm+2ppm/典型3秒
|
|
連續(棱鏡)2,5
|
3mm+1.5ppm/典型0.15秒
|
光斑大小
|
50m處
|
8mmx20mm
|
測量技術
|
基于相位原理系統分析技術
|
同軸,紅色可見光
|
圖像
|
|
|
廣角相機和望遠鏡相機
|
傳感器
|
500萬像素CMOS傳感器
|
|
視場(廣角相機/望遠鏡相機)
|
19.4°/1.5°
|
|
幀頻率
|
高達20幀每秒
|
馬達
|
|
|
直驅,壓電陶瓷技術
|
轉速/換面時間
|
最大180°(200gon)每秒/典型2.9秒
|
自動照準(ATR)
|
|
|
范圍ATR模式2/跟蹤模式2
|
圓棱鏡(GPR1,GPH1P)
|
1500m/1000m
|
|
360°棱鏡(GRZ4,GRZ122)
|
1000m/1000m
|
精度1,2/測量時間
|
ATRplus測角精度(Hz,V)
|
0.5"(0.15mgon)/典型3-4秒
|
超級搜索
|
|
|
范圍/搜索時間8
|
360°棱鏡(GRZ4,GRZ122)
|
300m/典型5秒
|
導向光(EGL)
|
|
|
工作范圍/精度
|
|
5–150m/典型5cm,100m處
|
一般參數
|
|
|
機載軟件系統
|
Captivate軟件(含應用程序)
|
|
處理器
|
TIOMAP44301GHz雙核ARM?CortexTM-A9MPCoreTM
|
操作系統-WindowsEC7
|
自動對焦望遠鏡
|
放大倍數/焦距范圍
|
30x/1.7m至無窮遠
|
顯示屏和鍵盤
|
5英寸,WVGA,彩色,觸屏,雙面
|
37個按鍵,帶照明功能
|
操作3個無限位驅動,1個伺服對焦驅動,2個自動對焦按鍵,用戶自定義快捷鍵
|
電源
|
可更換內置鋰電池,具有給電池充電功能
|
使用時間7–9小時
|
數據存儲
|
內存/存儲卡
|
2GB/SD卡1GB或8GB
|
重量
|
包括電池
|
7.7kg
|
接口
|
RS232,USB,Bluetooth?,WLAN
|
|
環境參數
|
工作溫度范圍
|
–20℃至+50℃
|
|
防塵防水(IEC60529)/防雨
|
IP65/MIL-STD-810G,方法506.5-I
|
|
防潮
|
95%,無冷凝
|
|
|
|
|
|
1 標準差,依據ISO 17123-3
2 陰天,無霧霾,能見度40 km,無熱流閃爍
3 1.5 m至2000m,使用360°棱鏡 (GRZ4,GRZ122)
4 測量目標處于陰影下,陰天,柯達灰白板 (90% 反射率)
5 標準差,依據ISO17123-4
6 距離>500 m:精度4mm+2ppm,測量時間典型6秒
